Канальный кондиционер скрытого монтажа для квартиры, дома, офиса.

06-03-2018

Среди всех типов климатических установок особый интерес вызывает канальная система кондиционирования, обеспечивающая подачу обработанного воздуха через сеть воздуховодов в нескольких соседних комнатах без загромождения интерьера лишними модулями техники.

Устройство и принцип работы канальной системы

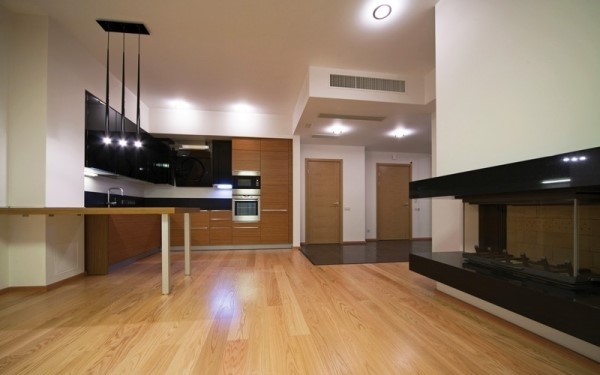

адаптеры с решетками в фальш антресоли

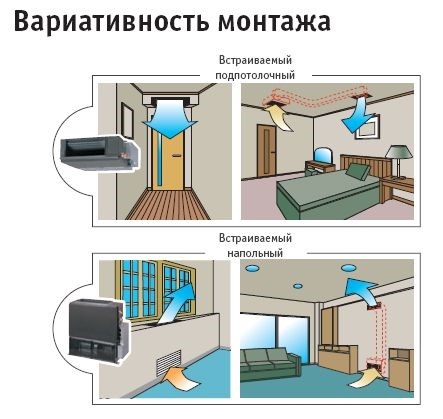

Как и любая сплит-система, канальный кондиционер состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:

  • в подшивном потолке;
  • в фальшстене;
  • в кладовке, на чердаке, в подсобке.

ОСОБЕННОСТИ:

1) Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.

2) В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.

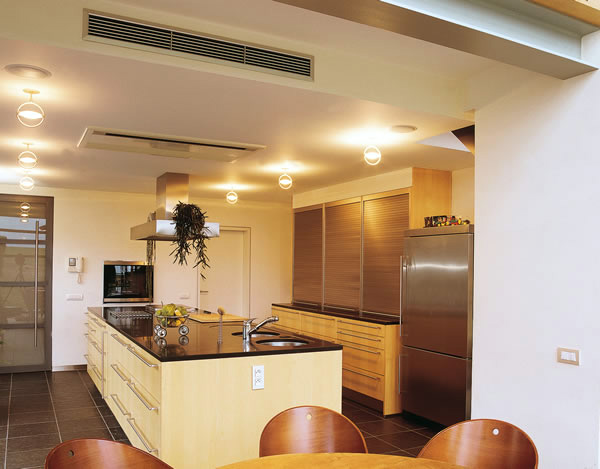

3) К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.

4) Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.

5) Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.

Но стоит иметь в виду, что у канальных кондиционеров приток свежего воздуха составляет всего 30% от общих циркулирующих по системе воздушных потоков. Ни у одного канального кондиционера невозможен подмес уличного воздуха в 100% объеме.


Виды канальных кондиционеров

Все производители выпускают модели, функционирующие либо только на холод, либо на холод/тепло. Канальные кондиционеры с подмесом свежего воздуха могут быть с инверторным и не инверторным типом управления компрессором. Эти сплит-системы различаются не только по холодопроизводительности, но и по мощности обдува, то есть напору выходящего потока. Существуют низконапорные, средненапорные и высоконапорные канальные кондиционеры. От силы напора (статического давления), который создает вентилятор, зависит подбор длины и конфигурации воздуховодов.

Низконапорные кондиционеры

У такого кондиционера максимальное статическое давление – 45 Па. Он может обрабатывать воздух в одном помещении, а длина вентиляционного трубопровода составляет не более метра. Устанавливают низконапорные модели в гостиничных номерах, маленьких офисах и квартирах.

Средненапорные кондиционеры

У средненапорных систем сила напора может доходить до 100 Па, а общая протяженность воздуховодов измеряется десятками метров. Они считаются наиболее востребованными, так как максимально удовлетворяют потребности квартир с несколькими комнатами, небольших коттеджей, кафе, средних офисов и магазинов.

Высоконапорные кондиционеры

Высоконапорный канальный кондиционер DAIKIN

Сила напора таких моделей составляет до 250 Па. Протяженность воздуховодов может превышать сотню метров, а их конфигурация бывает сложной и максимально разветвленной. Монтируют высоконапорные канальные кондиционеры в крупные офисы, конференц-залы, большие рестораны и жилые дома с множеством комнат.

Чтобы убирать скопившийся во время функционирования прибора конденсат, канальный кондиционер с высокой силой напора обычно комплектуется дополнительным отводящим насосом. Эти устройства обладают самой высокой производительностью в сравнении с низко- и средненапорными. Все перечисленные характеристики помогают распределять воздух даже в удаленные помещения без каких-либо потерь и в полном объеме.

Монтаж канального кондиционера

При нежелании портить фасад здания множеством внешних блоков, а комнаты загромождать внутренними модулями, правильным решением станет установка канального кондиционера, причем и в квартире, и в частном доме.

В теории все просто – соблюдение этапности работы должно обеспечить нормальное функционирование прибора в дальнейшем. Но есть некоторые сложности, при которых монтаж канального кондиционера своими руками становится просто невозможным, а именно:

  • прокладка сети воздуховодов с расчетом их сечения и качественной звуко- и теплоизоляцией;
  • расчет мощности, статического давления, производительности по воздуху;
  • обеспечение доступа к внутреннему блоку для последующего профилактического обслуживания;
  • отсечение некоторых помещений (туалет, кухня) от системы забора воздуха;
  • монтаж приточной установки, если требуется высоконапорный канальный кондиционер с притоком свежего воздуха.

Заказать расчет системы кондиционирования канального типа +375 29 672 80 05

Также рекомендуем к прочтению статью вентиляция и кондиционирование загородного дома
