Приточно-вытяжная вентиляция для дома

06-03-2018

Выстроить энергоэффективный дом — мечта каждого застройщика. Многие полагают, что для достижения этой цели достаточно утеплить периметр здания и снабдить его современными окнами. Но так ли просто решается этот вопрос? Оказывается, нет. Только утеплением ограждающих конструкций и установкой герметичных оконных блоков невозможно обеспечить комфортное проживание и полноценное энергосбережение здания. Почему то многие забывают принять в расчет еще необходимость использования вентиляции - приточно-вытяжных установок (ПВУ).

Для сохранения внутреннего тепла помещения необходимо приточно-вытяжную вентиляцию оснастить теплообменникомрекуператором воздуха, который будет утилизировать тепло исходящего из помещения потока воздуха, отдавая его приточному. Такие системы широко используются в Западной Европе, обеспечивая строительство зданий с уровнем теплопотерь в 5-10 раз меньшим по сравнению с обычным жилым фондом. За счет утилизации тепла вытяжного воздуха экономят до 70% затрат на отопление и таким образом окупаются в кратчайшие сроки, как правило, это 3-5 лет.

Приточно-вытяжные установки с рекуперацией тепла

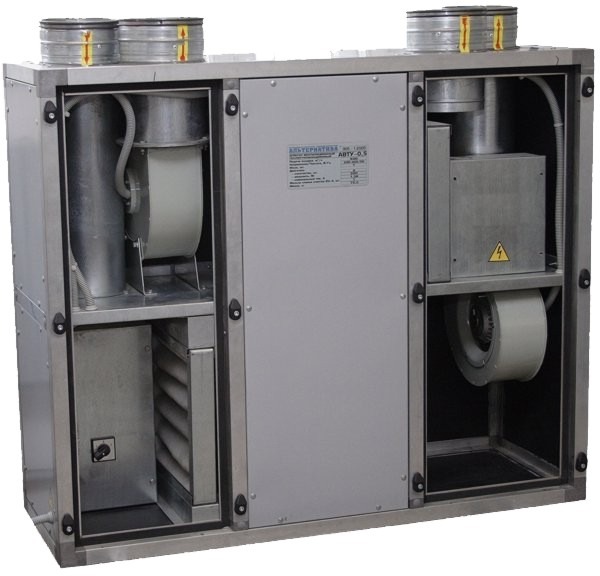

Малогабаритные приточно-вытяжные системы с рекуперацией тепла типа АВТУ, которые разработаны специально для использования в жилых и других небольших помещениях. Они подают в здание свежий, подогретый, очищенный от уличной пыли воздух.

Энергия вентиляционных выбросов в современных зданиях достигает 50% общего уровня теплопотерь, поэтому энергоэффективным называется здание, в котором помимо утепления ограждающих конструкций и установки герметичных оконных групп, используется энергия, возвращаемая в помещение путем утилизации тепла вентиляционных выбросов.

Длительность отопительного сезона в энергоэффективных зданиях можно сократить более чем на месяц.

Принцип действия

Принцип действия приточно-вытяжной установки с рекуперацией тепла заключается в следующем. Нагретый воздух забирается посредством воздухозаборников в наиболее влажных помещениях (кухня, ванная, туалет, хозяйственное помещение и т. п.) и через воздуховоды удаляется наружу здания. Однако прежде чем покинуть здание, он проходит через теплообменник рекуператора, где оставляет часть тепла. Этим теплом нагревается забираемый снаружи холодный воздух (он также проходит через тот же теплообенник, но уже в другом направлении) и подается внутрь (гостиная, спальни, кабинеты и т. д.). Таким образом, внутри помещения происходит постоянная циркуляция воздуха.

Приточно-вытяжные установки с рекуперацией тепла

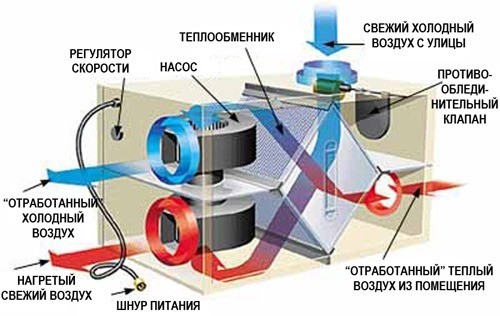

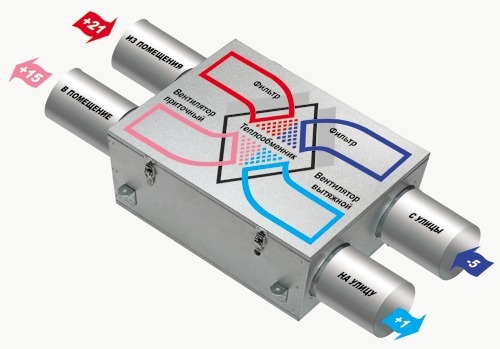

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений и их функционального назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата (блок автоматики, элементы электросхемы и воздуховоды в данном контексте не рассматриваются).

Приточно-вытяжные установки с рекуперацией тепла

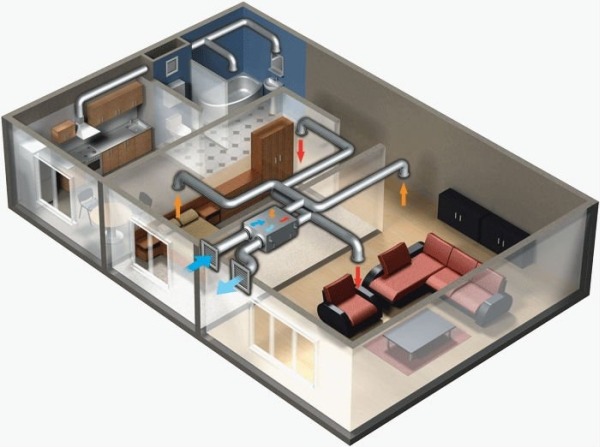

Организация воздухообмена в помещениях жилого коттеджа

Через теплообменник в процессе работы установки проходят два потока воздуха — внутренний и наружный, которые при этом не смешиваются. В зависимости от конструкции теплообменника рекуператоры бывают нескольких типов.

Наиболее дальновидные домовладельцы проектируют в своих зданиях сразу две системы вентиляции: гравитационную (естественную) и механическую с рекуперацией тепла (принудительную). Система естественной вентиляции в этом случае является аварийной и служит на случай неполадок в работе приточно-вытяжной установки и используется в основном в неотапливаемый период. При этом следует помнить, что во время эксплуатации системы механической вентиляции воздуховоды гравитационной должны быть плотно закрыты. В противном случае эффективность принудительной вентиляции будет потеряна.

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Приточно-вытяжные установки с рекуперацией тепла

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Приточно-вытяжные установки с рекуперацией тепла

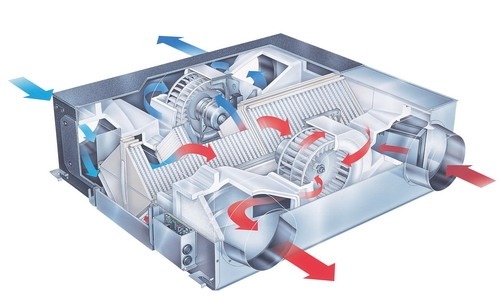

Пластинчатый рекуператор

Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, а потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего в некоторой степени можно избежать, если правильно разместить вентиляторы. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Они также характеризуются высокой эффективностью (75-85%).

Приточно-вытяжные установки с рекуперацией тепла

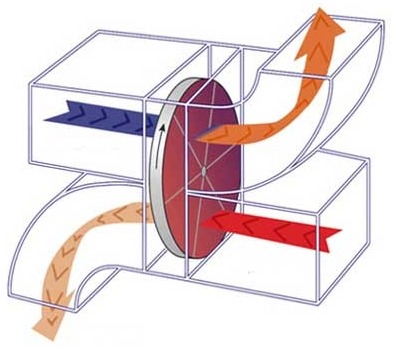

Роторный рекуператор

Рекуператоры с промежуточным теплоносителем

В этой конструкции теплоноситель (вода или водно-гликолиевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и не существует риска передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не содержат подвижных частей и имеют невысокую эффективность (45-60%).

Приточно-вытяжные установки с рекуперацией тепла

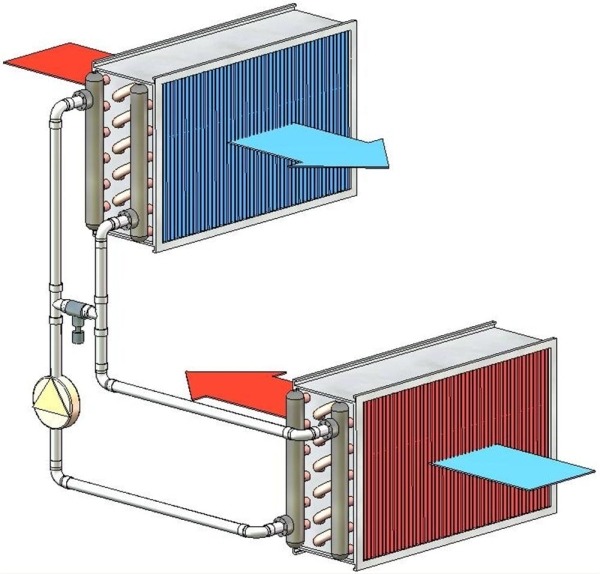

Рекуператор с промежуточным теплоносителем

Камерные рекуператоры

В таком рекуператоре камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. При этом загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Единственная подвижная часть рекуператора — заслонка. Агрегат характеризуется высокой эффективностью (80-90%).

Приточно-вытяжные установки с рекуперацией тепла

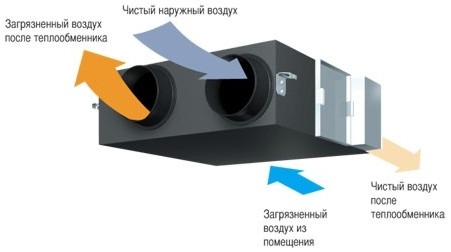

Камерный рекуператор

Тепловые трубки

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений в данной конструкции исключена. Рекуператор не имеет подвижных частей, но имеет сравнительно низкую эффективность (50-70%).

Приточно-вытяжные установки с рекуперацией тепла

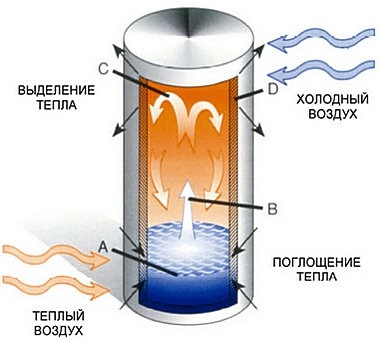

Рекуператор канального типа на основе тепловых трубок

Наибольшее распространение на практике получили пластинчатые и роторные рекуператоры. Причем существуют модели рекуператоров, в которых могут быть установлены последовательно два пластинчатых теплообменника. Они отличаются высокой эффективностью.

Приточно-вытяжные установки с рекуперацией тепла

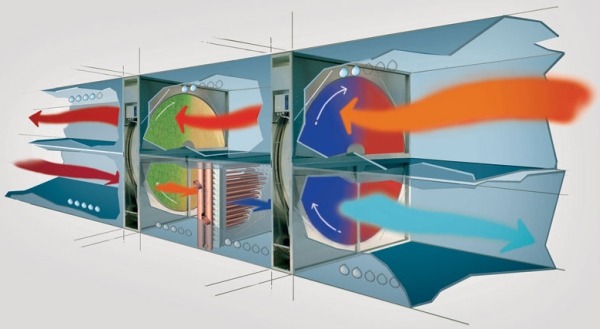

Двухступенчатая рекуперация двумя роторами

Объем тепла, забираемого посредством теплообменника, зависит от ряда факторов, в частности, температуры внутреннего и наружного воздуха, его влажности, скорости воздушного потока. Чем больше разница температур внутри и снаружи помещения, чем больше влажность, тем больше будет эффект от работы рекуператора. Кстати, большинство установок имеют возможность монтажа на летний период вместо обычного теплообменника так называемой летней кассеты, что позволяет обеспечивать приток воздуха без процесса рекуперации. Кроме того, в ряде случаев можно изменить направление потоков воздуха внутри установки, благодаря чему они минуют теплообменник.

Приточно-вытяжные установки с рекуперацией тепла

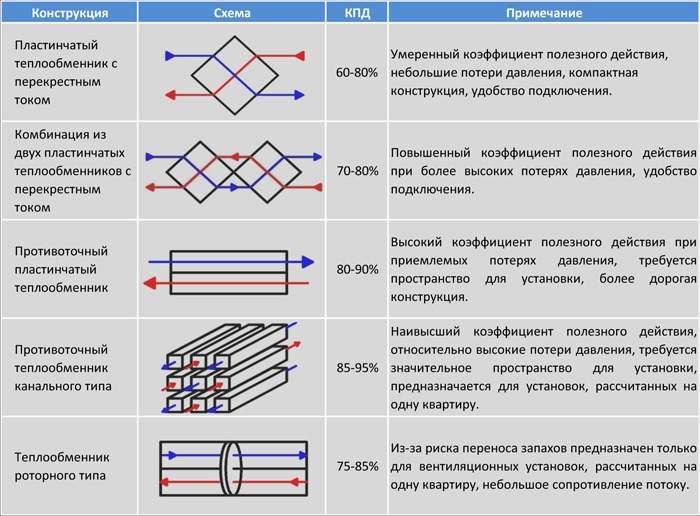

Основные характеристики и особенности типов теплообменников


Вентиляторы

Движение воздуха обеспечивают вентиляторы — приточный и вытяжной, хотя можно встретить системы с интегрированным приточно-вытяжным вентилятором, который работает от одного двигателя. В простых моделях вентиляторы имеют три уровня оборотов: нормальный, пониженный (используется для работы ночью или в отсутствие жильцов, если это дом или квартира) и максимальный (используется, когда нужен самый высокий уровень воздухообмена). Некоторые современные модели вентиляторов имеют гораздо больше степеней скорости, что позволяет лучше удовлетворить потребности пользователей системы в разных степенях интенсивности вентиляции.

Работой вентиляторов можно управлять автоматически. Панели управления, как правило, устанавливаются внутри помещений в местах, удобных для пользования ими. Временные программаторы обеспечивают установление режима скорости вращения вентиляторов в течение дня или недели. Кроме того, некоторые продвинутые модели могут быть интегрированы в систему «умного дома» и управляться центральным компьютером. Работа рекуператора также может зависеть от уровня влажности в помещениях (для этого необходим монтаж соответствующих датчиков) и даже уровня углекислого газа.

Поскольку система вентиляции должна работать круглые сутки, высокое качество вентиляторов является чрезвычайно важной особенностью приточно-вытяжной установки.

Фильтры

Воздух, забираемый снаружи, обязательно должен подаваться в помещение, только пройдя через фильтр. Обычно в рекуператорах устанавливают фильтры, задерживающие частицы размером до 0,5 мкм. Такой фильтр соответствует классу EU7 по DIN или F7, согласно евростандартам. Таким образом, фильтр задерживает пыль, споры грибов, пыльцу растений, сажу.

Эта особенность приточно-вытяжной установки должна быть оценена по достоинству аллергиками. Одновременно в вытяжной системе также установлен фильтр перед теплообменником. Правда, его класс несколько ниже — EU3 (G3). Он защищает теплообменник от загрязнений, которые вместе с воздухом удаляются из помещений. Фильтры производятся из синтетических материалов, они могут быть как одно-, так и многоразовыми. Материал последних должен быть легким в чистке. Такие фильтры можно вытряхивать и стирать. Некоторые модели рекуперационных установок имеют датчики загрязнения фильтров, которые в определенный момент сигнализируют о необходимости замены или чистки фильтра.

Нагревательные элементы

Конечно, ситуация, когда приточный воздух нагревается за счет удаляемого тепла, была бы идеальной. Но в ряде случаев достичь этого нельзя. К примеру, если за окном -25°С, то температуры удаляемого воздуха, какой бы ни была эффективность теплообменника, будет недостаточно, чтобы согреть приточный воздух до комфортной температуры. В этой связи рекуператоры оборудуются электрической системой дополнительного подогрева подаваемого в помещения воздуха. Как показывает практика, подогрев приточного воздуха нужен уже в том случае, если снаружи температура менее -10′С.

Нагревательный элемент также управляется автоматически и включается в зависимости от программы, если отобранного тепла недостаточно для подогрева приточного воздуха в соответствии с заданными параметрами. Он монтируется обычно вместе с теплообменником. Мощность и размеры нагревательных элементов зависят от мощности всей установки.

Случается, что при большой влажности воздуха и сильном морозе на теплообменнике образуется конденсат, который может замерзать. Чтобы избежать данного явления, существует несколько технических решений.

Например, приточный вентилятор может работать с перерывами (включаться каждые полчаса на пять минут), и работает тогда вытяжной вентилятор, а теплый воздух, проходя через теплообменник, защищает его от образования наледи.

Второе, довольно распространенное решение, заключается в направление части потока холодного воздуха мимо теплообменника. Существует ряд других способов, вплоть до использования электрического нагревателя, который частично подогревает поступающий снаружи воздух перед теплообменником. Образующийся конденсат должен не собираться внутри агрегата, а удаляться через систему трубопроводов либо непосредственно в канализацию, либо в иное предусмотренное проектом место.

При строительстве индивидуальных домов возможно применение конструктивной схемы устройства системы принудительной вентиляции с забором воздуха на определенном расстоянии от дома и доставкой его к приточно-вытяжной установке посредством воздуховодов, находящихся в земле, ниже уровня промерзания грунта. За время прохождения по такому каналу температура воздуха будет увеличиваться, что снижает риск образования конденсата и наледи на теплообменнике и в целом повышает эффективность работы рекуператора.

Воздуховоды

Как мы уже отметили, монтаж приточно-вытяжной вентиляции гораздо легче выполнить в строящемся здании, чем в уже эксплуатирующемся. Следовательно, ее проектирование должно быть элементом всего строительного проекта. Обычно установка размещается на неиспользуемых чердаках (так легче обеспечить забор более чистого воздуха), в подвалах, котельных, хозяйственных и подсобных помещениях. Важно, чтобы это было сухое помещение с положительными температурами. Воздуховоды в неотапливаемое помещение должны быть теплоизолированными. Внутри помещений они обычно монтируются за подвесными потолками.

Приточно-вытяжные установки с рекуперацией тепла

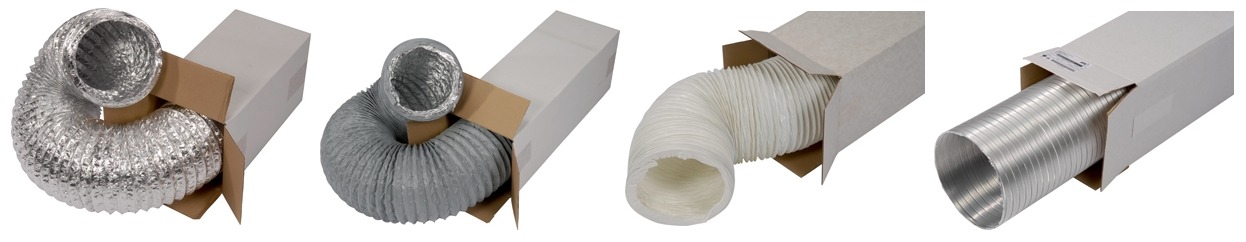

Алюминиевые или пластиковые гибкие воздуховоды

На практике используются различные типы воздуховодов. Наиболее удобные в монтаже - алюминиевые или пластиковые гибкие воздуховоды в виде трубы, армированные стальной проволокой. Трубы также могут быть утеплены минеральной ватой. Используются и воздуховоды прямоугольного или квадратного сечения. Вентиляционные решетки обычно монтируются в стенах или потолке. Специалисты рекомендуют в качестве наиболее удобного варианта использовать для притока воздуха анемостаты с регулируемым потоком, хотя наиболее часто для этих целей все же используются обычные решетки. Забор приточного воздуха должен производиться в местах, где он наименее подвержен загрязнениям.
