R (в стойке)

Междурядные прецизионные кондиционеры:
А – с выносным конденсатором воздушного охлаждения или конденсатором с водяным охлаждением
U – на охлажденной воде Холодопроизводительность 20 - 35 кВт

• МЕЖДУРЯДНЫЕ КОНДИЦИОНЕРЫ ДЛЯ РАЗМЕЩЕНИЯ МЕЖДУ СТОЕК
• ЗАБОР ВОЗДУХА ОСУЩЕСТВЛЯЕТСЯ С ТЫЛЬНОЙ СТОРОНЫ ИЗ ГОРЯЧЕГО КОРИДОРА

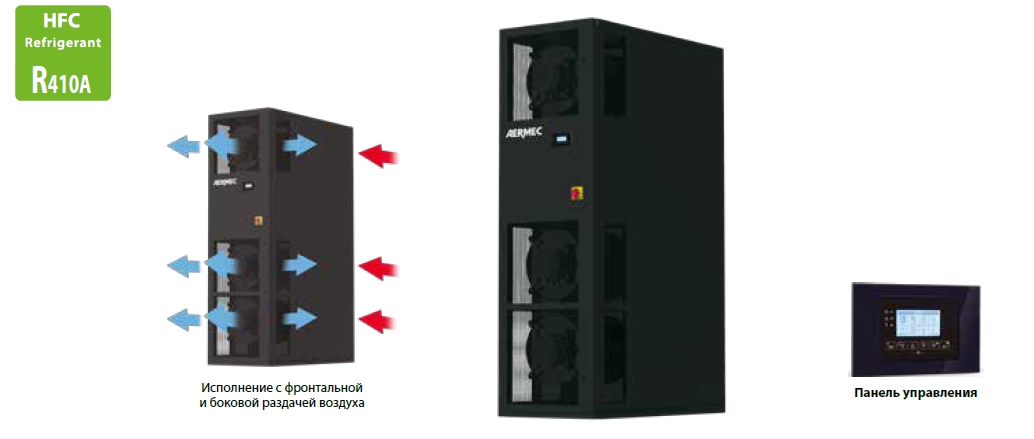

• ФРОНТАЛЬНАЯ И БОКОВАЯ РАЗДАЧА ВОЗДУХА СНИЖАЕТ НАГРУЗКУ НА ВЕНТИЛЯТОРЫ И УЛУЧШАЕТ ЭНЕРГОЭФФЕКТИВНОСТЬ
• СЕРВИСНЫЙ ДОСТУП ЧЕРЕЗ ФРОНТАЛЬНУЮ И ТЫЛЬНУЮ СТОРОНЫ
• ПОДКЛЮЧЕНИЯ ПО ГИДРАВЛИКЕ И ЭЛЕКТРИЧЕСТВУ ПОДВОДЯТСЯ СНИЗУ ИЛИ СВЕРХУ

Описание

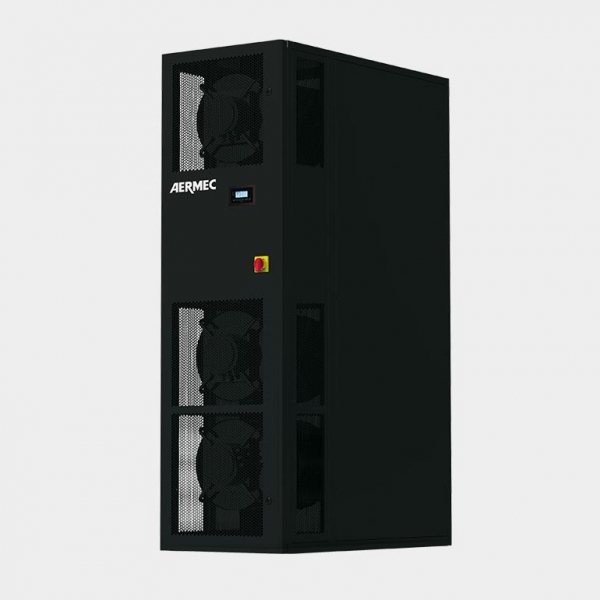

Прецизионные кондиционеры серии R специально спроектированы для использования в межрядном исполнении с учетом конструкции и габаритов охлаждаемых стоек.

ВЕРСИИ

RXA: Кондиционеры с воздушным охлаждением конденсатора или водяным охлаждением конденсатора.

RXU: Кондиционеры на охлажденной воде.

ХАРАКТЕРИСТИКИ

Прецизионные кондиционеры серии R спроектированы и изготовлены с учетом габаритов серверных стоек, забор воздуха осуществляется с тыльной стороны из горячего коридора и раздается фронтально в холодный коридор. Модельный ряд расчитан на работу с хладагентом R410A.

КОНСТРУКЦИЯ

Корпус состоит из стальной рамы с полиэстерным покрытием темно-серого цвета (RAL7024). Панели корпуса покрыты шумоизолирующим материалом

ТЕПЛООБМЕННИКИ

Высокоэффективные теплообменники состоят из медных трубок, алюминиевого оребрения, регулируются 3-ходовым клапаном (опционально 2-ходовым клапаном) с сервоприводом.

КОМПРЕССОРЫ

Высокопроизводительные спиральные компрессоры с низким энергопотреблением.

ВЕНТИЛЯТОРЫ

Центробежные вентиляторы с загнутыми назад лопатками (прямоприводные) и двигателем EC с электронным управлением для минимизации потребления электроэнергии и уровня шума.

ФИЛЬТРЫ

Используется панельный фильтр Е4 (в соответствии с EN 779) с датчиком дифференциального давления (стандартная комплектация).

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Применение автоматики, поддерживающую протокол Modbus® Mаster, позволяет в режиме реального времени отслеживать более 50 параметров, характеризующих работу всех компонентов кондиционера. Высокая энергоэффективность достигается применением специального алгоритма, гарантирующего значительную экономию электроэнергии как в системах с прямым испарением, так и в системах, работающих на охлажденной воде. Благодаря встроенной карте расширения RS485 Modbus® и картам расширения BACnet, LonWorks и SNMP, осуществляется простое подключение к системам удаленного мониторинга и системе BMS (Building Management System). Отображение параметров поддерживается на 8 языках.

Дополнительное оборудование

ДЛЯ СИСТЕМ С ПРЯМЫМ ИСПАРЕНИЕМ

• Бесщеточные компрессоры постоянного тока с инверторным управлением
• Линия электропитания для выносного конденсатора
• В выносных конденсаторах с вентиляторами регулирование давления конденсации осуществляется сигналом 0-10 В
• Низкотемпературный комплект для работы при высоких температурах
• Ресивер увеличенной емкости
• Обратные клапаны на на газовой и жидкостной линиях
• Конденсатор с водяным охлаждением
• Конденсатор с водяным охлаждением с клапаном для регулирования температуры конденсации

ДЛЯ РАБОТЫ НА ОХЛАЖДЕННОЙ ВОДЕ:

• 2-ходовой клапан с сервоприводом
• Датчики температуры воды на входе и выходе

НАГРЕВ:

• Электронагреватели с плавным регулированием

УВЛАЖНЕНИЕ:

• Датчик влажности помещения
• Датчик влажности
• Паровой увлажнитель

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ

• Дренажный насос для удаления конденсата
• Воздушный фильтр M5 (EU5)
• Фронтальная заглушка для боковой раздачи воздуха
• Боковые панели для фронтальной раздачи
• Колеса для транспортировки

ЭЛЕКТРИКА:

• Электропитание: 400 В/ 3ф / 50 Гц - 230 В / 3ф / 50 Гц
• Питание без нейтрали
• Автоматический переключатель линии питания Basic (ATS)
• Автоматический переключатель линии питания Advanced (ATS)

РЕГУЛИРОВАНИЕ:

• Регулирование по постоянному расходу воздуха
• Регулирование по постоянному напору воздуха
• Поддерживает возможность объединения в локальную сеть
• Наличие терминала для удаленного управления
• Защита от протечек

Примечание: для получения дополнительной информации см. программу подбора.

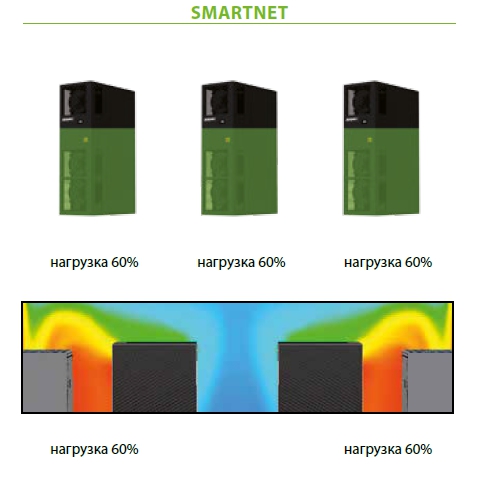

SMARTNET

Инновационная система SMARTNET, энергоэффективная концепция для локальной сети. Эта система, используя возможности плавного регулирования, позволяет распределить рабочую нагрузку между всеми блоками в локальной сети.

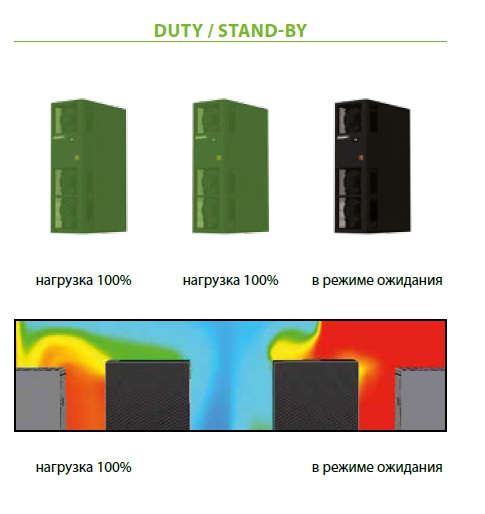

По сравнению с режимом секвенции (равномерное выработка ресурса), где резервные блоки ждут отказа рабочего блока, система SMARTNET позволяет одновременно задействовать все кондиционеры в режиме высокой энергоэффективности.

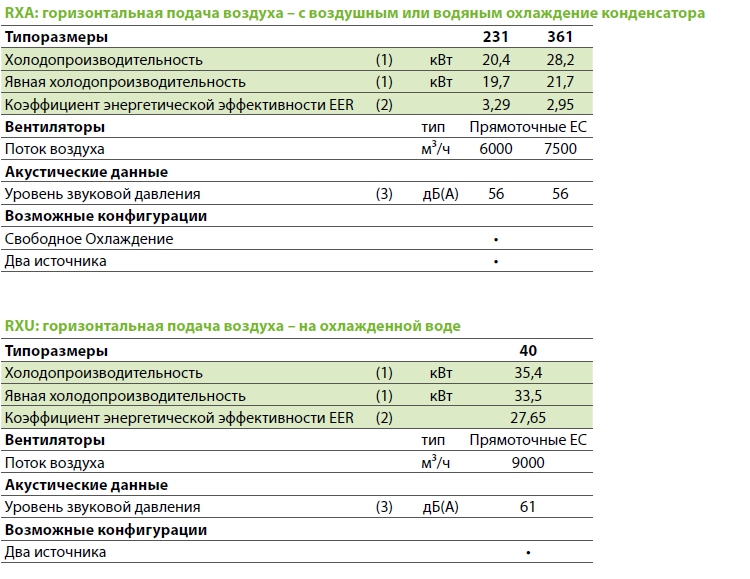

Технические данные

(1) Охлаждение: температура конденсации 45 °C; воздух на входе 24 °C-45%; температура воды 7/12 °C; внешнее статическое давление: 30 Па. Указанные характеристики не учитывают тепло, генерируемое вентиляторами, которое должно быть добавлено к тепловой нагрузке системы.
2) EER: полная холодопроизводительность/мощность компрессора + мощность двигателей вентиляторов (без учета вентиляторов конденсатора)
3) Уровень звукового давления измерялся в свободном пространстве на расстоянии 2 м, высоте 1,5 м в условиях свободного поля с подсоединенным воздуховодом приточного воздуха.

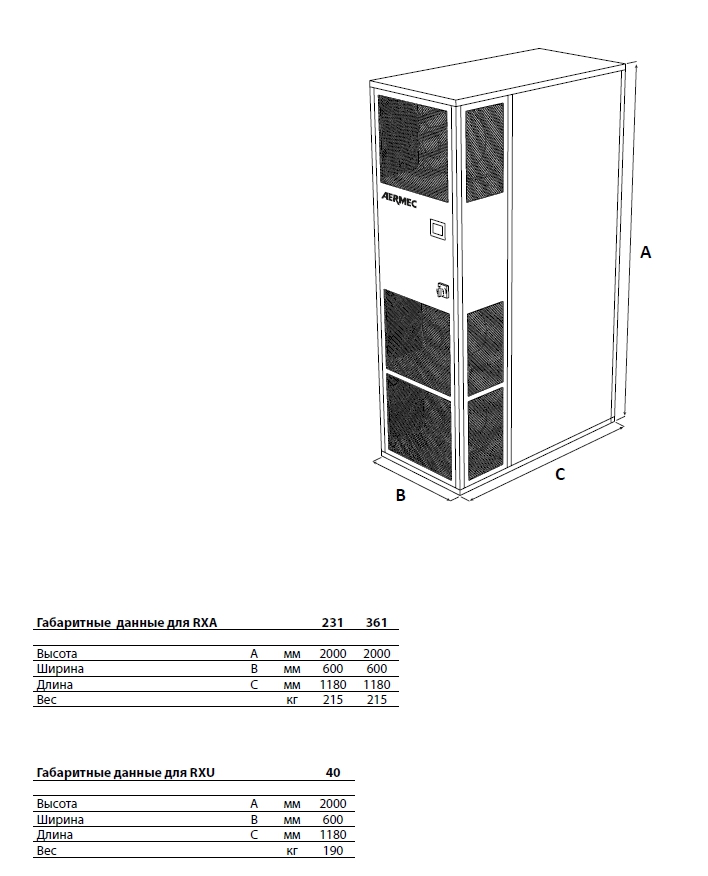

Габариты (мм)

Техническое описание и инструкция по установке
